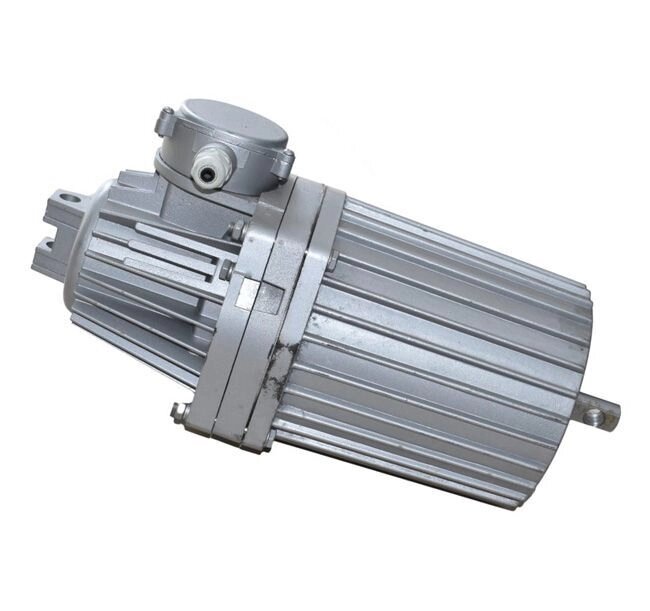

Гидротолкатель ТЭ-50

Гидротолкатели ТЭ 50 преобразуют электрическую энергию в линейное перемещение рабочего органа. Предназначены главным образом для применения в качестве привода колодочных пружинных тормозов ТКГ подъемно-транспортных машин.

Толкатели предназначены для работы в повторно-кратковременном режиме ПВ=60% с частотой включений до 720 вкл/час. Нормальные значения климатических факторов:

температура окружающего воздуха от минус 45С до плюс 40С
относительная влажность воздуха 80% при 15С

Степень защиты толкателя – IP54 по ГОСТ 14254.

Толкатель не должен применяться для работы во взрывоопасной среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию, резину.
Рабочее положение толкателя – вертикальное, штоком вверх. Допустимое отклонение от вертикали ±150 при условии, что нагрузка направлена вдоль штока.

Основные технические данные и характеристики

Наименование параметра	Величина параметра ТЭ-50
Ход штока, мм	60
Номинальное усилие подъема, Н	500
Развиваемое усилие подъема, Н	600
Время подъема штока на тормозе, с, не более	0,5
Время обратного хода штока на тормозе, с, не более	0,4
Потребляемая мощность, Вт, не более	370
Номинальное напряжение питающей сети, В	380
Частота сети, Гц	50
Масса толкателя, кг	12
Рабочая жидкость для толкателей:	- Масло гидравлическое ВМГЗ ТУ 38.101479-00 - ТНК Гидравлик Зима 22 ТУ 0253-028-44918199-2006

* Гидротолкатели марок ТЭ-16, ТЭ-25, ТЭГ-16, ТЭГ-25, ТЭГ-30, ТЭГ-50, ТЭГ-80, ТГМ-25, ТГМ-50, ТГМ-80 сняты с производства и не выпускаются - в настоящее время заменяются на гидротолкатели ТЭ-30, ТЭ-50, ТЭ-80.

Возможные неисправности гидротолкателей ТЭ и методы их устранения

Наименование неисправностей	Вероятная причина	Метод устранения
При включении толкателя не работает двигатель	Отсутствие напряжения в подводящей электрической цепи	Устранить разрыв в цепи
Двигатель перегревается (более 130С)	Чрезмерно низкое или высокое напряжение в сети	Обеспечить нормальное напряжение
Двигатель перегревается (более 130С)	Витковое замыкание статора	Заменить двигатель
Толкатель при включении не поднимает шток	Уровень масла значительно ниже нормы	Долить масло до уровня нижней части наливного канала в корпусе.
Толкатель при включении не поднимает шток	Вышел из строя двигатель	Исправить или заменить двигатель
Масло протекает через коробку выводов	Нарушено резиновое уплотнение между щитом подшипниковым и корпусом или манжета вала двигателя	Заменить уплотнения
Масло протекает через уплотнение штока, стык между корпусом толкателя и двигателя	Нарушено резиновое уплотнение	Заменить уплотнения
Масло протекает через заливную и спускную пробки толкателя и электродвигателя	Недостаточно привернуты пробки	Подвернуть пробки
	Неисправны резиновые уплотнения	Заменить уплотнения

Техническое обслуживание

Периодичность технического обслуживания толкателя в составе изделия устанавливается в зависимости от производственных условий, но не реже 2 раз в год.

Перед проведением работ по техническому обслуживанию толкателя обязательно обесточьте электрическую сеть.

Порядок проведения работ указан в таблице:

Вид технического обслуживания	Технические требования
Провести внешний осмотр толкателя. Удалить пыль, грязь, влагу с наружных поверхностей. Осмотреть состояние штока.	Не допускается работа толкателя с поврежденной манжетой и сальниковым уплотнением штока, коррозией металлических поверхностей.
Проверить отсутствие подтекания рабочей жидкости. Осмотреть места уплотнения стыков, уплотнений пробок, уплотнения штока.	Течь рабочей жидкости не допускается. При подтекании рабочей жид-кости заменить уплотнение в месте подтекания.
Замерить с помощью мегомметра на 500 В сопротивление изоляции обмотки двигателя относительно корпуса.	Сопротивление изоляции в холод-ном состоянии должно быть не менее 20 МОм. При снижении сопротивления ниже 20 МОм – разобрать двигатель и просушить обмотку статора.
Не реже одного раза в год, а также при падении сопротивления изоляции двигателя относительно корпуса ниже 20 МОм заменить рабочую жидкость.	Заливать в толкатель сухую, не содержащую влагу рабочую жидкость.

После окончания работ по техническому обслуживанию несколькими включениями проверьте работу толкателя на механизме.
